地震槽波超前探测技术
技术简介
传统的地震超前探测运用的为体波(P波、S波、面波等),而体波在煤层中能量较弱,且同相轴较乱,较难识别。煤层中的槽波具有能量强、传播距离远、波形特征易于识别等优势,因此利用槽波进行煤巷的地震超前探测比体波更加有效。

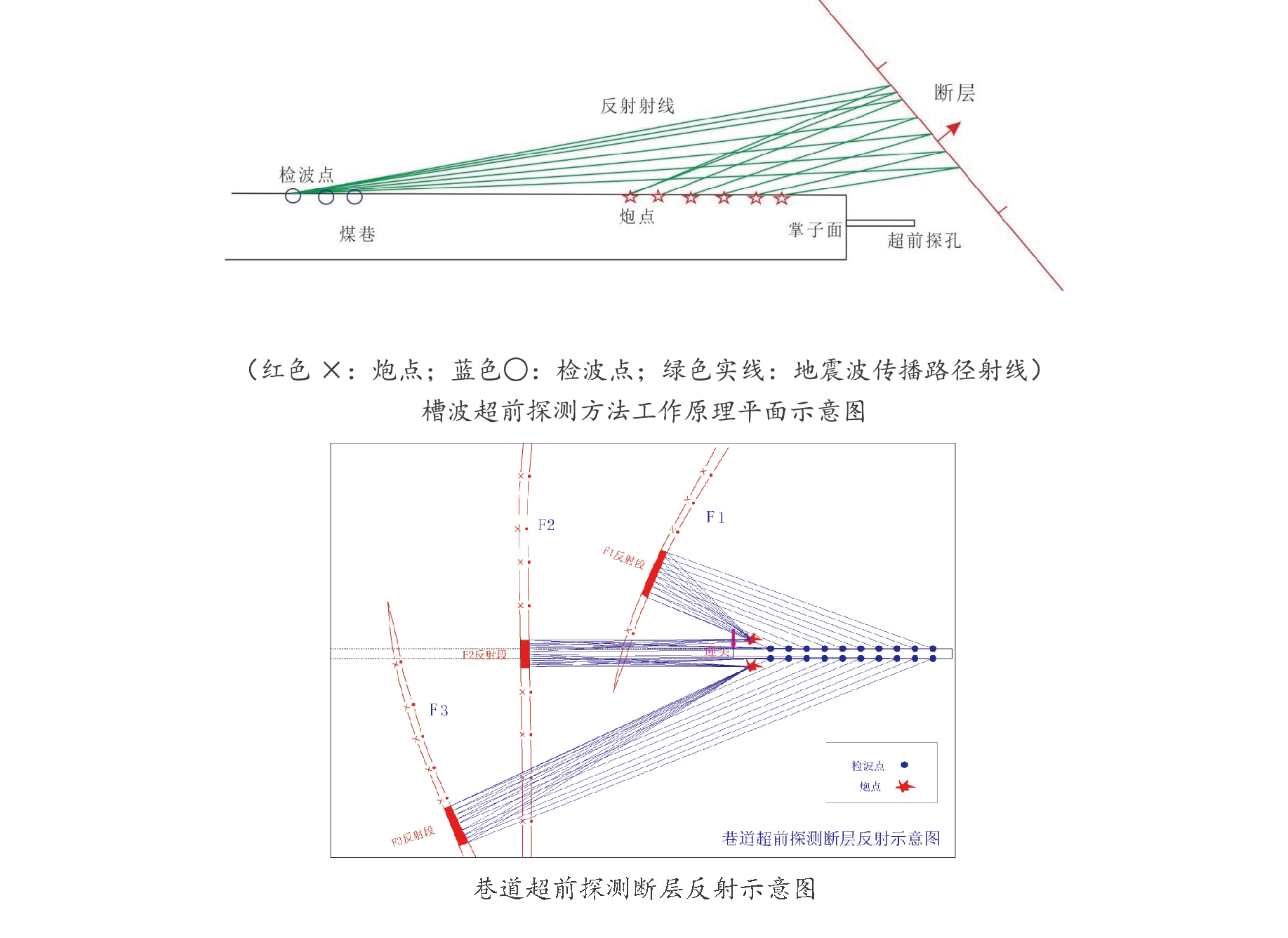

技术原理
槽波超前探测的原理类似于地震勘探中的反射法,在煤层中激发和传播的槽波在沿着煤巷传播时,如果工作面或者巷道前方存在反射界面,就会形成反射槽波及绕射波,通过分析反射槽波、绕射波等,对其进行偏移成像,就能获得反射界面的位置,走向等空间信息。
应用场景
① 探测煤巷迎头方向煤层中的构造如褶曲、断层、陷落柱等;
② 探测煤巷迎头方向的煤层赋存情况,如煤厚变化、夹矸厚度变化;
③ 探测煤巷迎头方向的老窑、采空区、侵入岩等非煤介质;
④ 探测煤巷迎头方向的煤层破碎、冲刷带、剥蚀带等。
