顶底板三维瞬变电磁探测技术
技术简介
瞬变电磁法是在高阻地区寻找低阻地质体很灵敏的方法，在煤矿井下用于水文勘查，具有与探测目标耦合好、异常响应强、形态简单、分辨能力强等优点。
技术原理
瞬变电磁法也称时间域电磁法（TEM），它是利用不接地回线向岩层中发射一次脉冲磁场，在一次脉冲磁场间歇期间，利用线圈测量二次涡流场的方法。简单地说，瞬变电磁法的基本原理就是电磁感应定律，衰减过程一般分为早、中和晚期。早期的电磁场相当于频率域中的高频成分，衰减快，趋肤深度小；而晚期成分则相当于频率域中的低频成分，衰减慢，趋肤深度大。通过测量断电后不同时间段的二次场随时间变化规律，可得到不同深度的地电特征。
应用场景
① 探测工作面内、外顺煤层、顶底板含水层、陷落柱、断层等富水性；
② 探测工作面内、外顺煤层、顶底板老空区富水性；
③ 探测巷道掘进前方顺煤层、顶底板导水、含水构造。
顶底板三维直流电法探测技术
技术简介
矿井直流电法是研究地质体的直流电场分布和规律进行探测富水性的方法。直流电法具有抗干扰能力较强，异常形态简单，纵向分辨率较高等优点。
技术原理
矿井直流电法是以煤、岩石电性差异为基础，电流通过布置在巷道内的供电电极在巷道周围形成相对稳定电场，测量稳定电场条件下视电阻率空间分布，通过分析不同空间位置视电阻率强弱特征结合已知地质资料，分析岩层或构造富水性强弱的一种地球物理勘探方法。
应用场景
① 探测工作面顶底板含水层、陷落柱、断层等富水性；
② 探测工作面顶底板老空区富水性；
③ 探测巷道掘进前方顺煤层、顶底板导水、含水构造。
顶底板音频电透视探测技术
技术简介
音频电透视法是使用音频交流电进行定频测量，解决了直流微伏级微弱电信号难以测到的难题。音频电透视法主要应用于采煤工作面顶底板中的含水、导水构造探测。
技术原理
音频电透视法是以煤、岩石电性差异为前提，测量音频电磁波透过煤层工作面后的视电阻率，其视电阻率值反映了顶底板一定深度范围内含水地质体相对富水性强弱及分布范围。

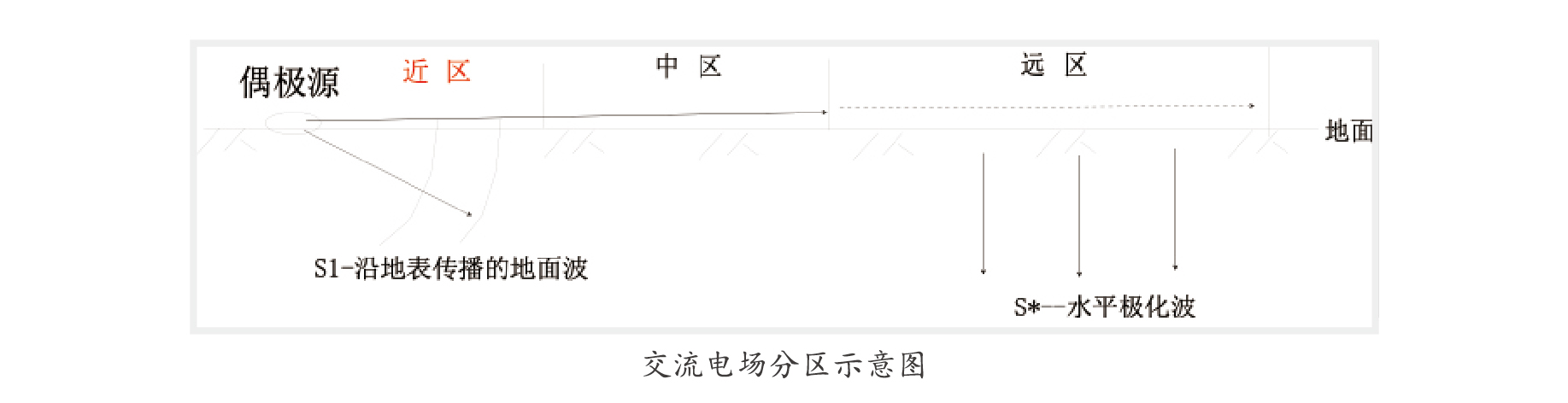

音频电透视法利用了低频交流—直流等值原理：低频交流电磁场的近区，所测视电阻率与直流视电阻率具有等值性。音频电透视法使用比交流简便的直流解释方法进行解释。
应用场景
① 探测工作面顶底板含水层、陷落柱、断层等富水性；
② 探测工作面顶底板老空区富水性。
