掘进巷道水害超前探技术

掘进巷道水害超前探技术


瞬变电磁超前探测技术

技术简介

瞬变电磁法或称时间域电磁法(Timedomain electro magnetic methods),简称TEM,它是利用不接地回线或接地线源向地下发射一次脉冲电磁场,在一次脉冲电磁场间歇期间,利用不接地线圈或接地电极观测二次涡流场的方法。

技术原理

工作时,首先给发射线框供脉冲电流,然后突然切断电源。根据麦克斯韦电磁理论,发射机电流突然降到零的过程,线框内的电流将发生一个突发射线圈附近产生一次脉冲磁场,该一次磁场又在围岩中产生感应电场——涡流场。由于地下为有限导电率介质,涡流会立即开始衰变,与此同时衰变的涡流场又会产生衰变二次磁场,并随时间的推移不断向下、向外扩散。这种变化的电场和磁场交替产生,由近及远,扩散的速度与地下岩层的电阻率有关,不同时间扩散到远处不同位置。二次磁场向远处传播通过接收回线来观测,并对所观测数据进行分析和处理。


直流电法超前探测技术

技术简介

直流电法超前探测是研究巷道迎头周围地质体的直流电场分布特点和规律来进行富水性探测。

技术原理

直流电法超前探测技术主要是依据单极—偶极电阻率法测量原理,在均匀介质中,利用单点电源A供电,另一供电电极B置于“无穷远”(使B点电源场在探测区域内可以忽略), 点电源A形成的等位面为球面,通过观测测量电极M、N之间的电位差,该电位差为MN所夹球壳内岩体的综合电性响应,通过在掘进头后方滚动布置供电测量电极对,获取测量电极之间的电位差,从而分析巷道迎头前方的富水性。

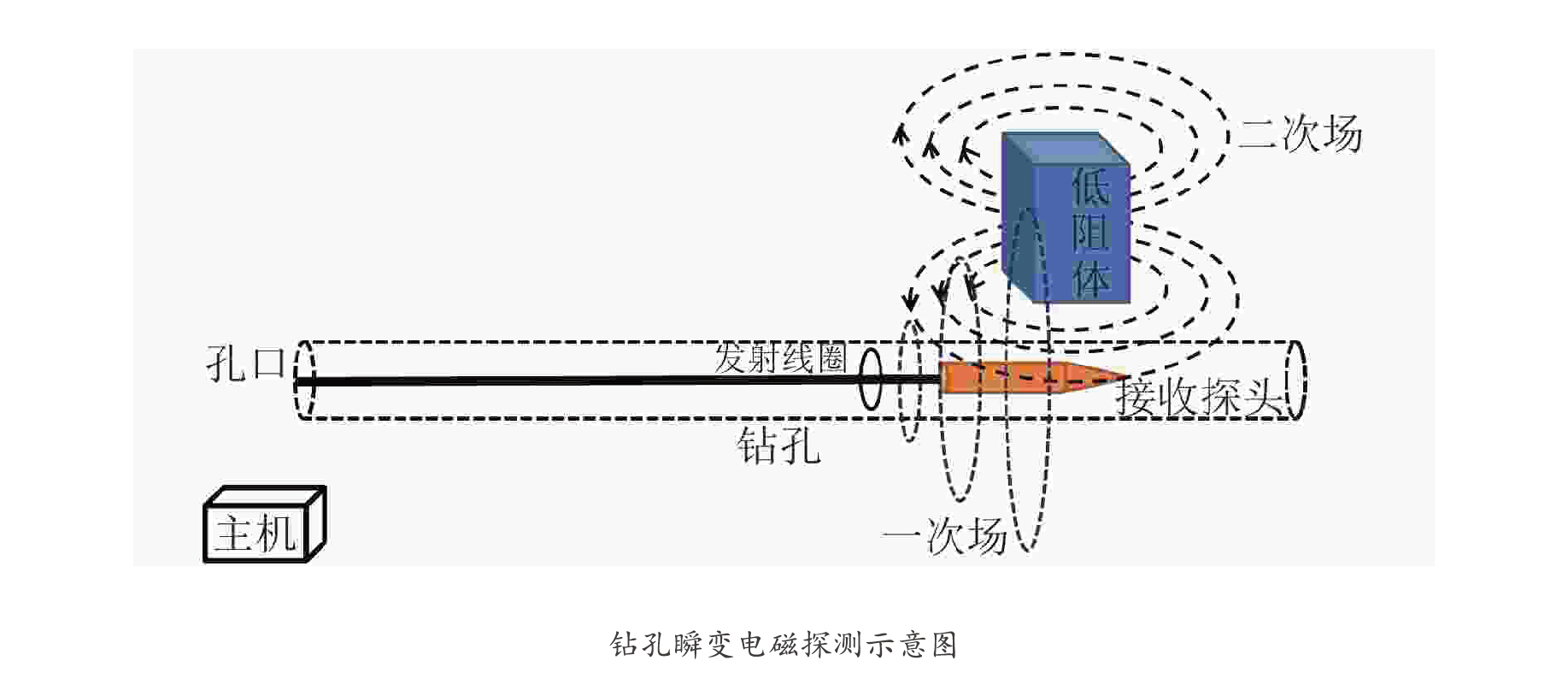

钻孔瞬变电磁超前探测技术

技术简介

钻孔瞬变电磁是在钻孔中进行探测,可探测钻孔周围半径20~30m范围内的各类富水性异常区。可以对巷道迎头几百米进行富水性探测。钻孔瞬变电磁受干扰小,异常可靠性比巷道迎头瞬变超前探更好。
