地震槽波超前探测技术

来源:本站   发布时间: 2022-12-03 15:15:21   浏览:1424次  字号: [大] [中] [小]

(1)掘进迎头正前方釆空区探测

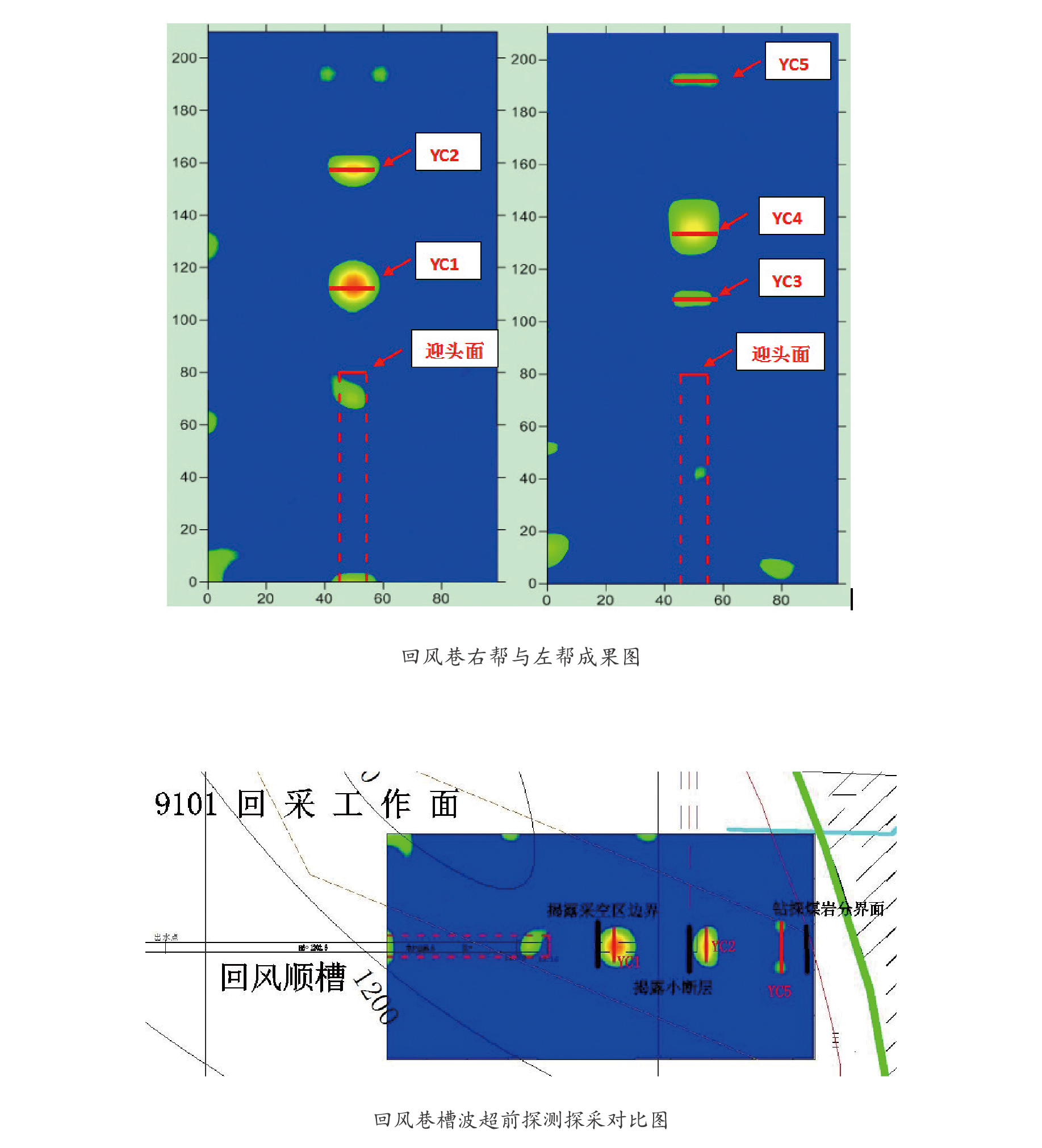

某矿为确保9101回风巷安全掘进,委托我公司对掘进巷道迎头进行槽波超前探测,以期査明掘进迎头正前方隐伏的地质构造。


结合左帮和右帮成果图,推断前方存在3处地质异常YC1、YC2、YC5。矿方在迎头30米、70米和110米揭露出异常,实际揭露位置与槽波超前探测距离基本吻合。


(2)掘进迎头正前方断层探测

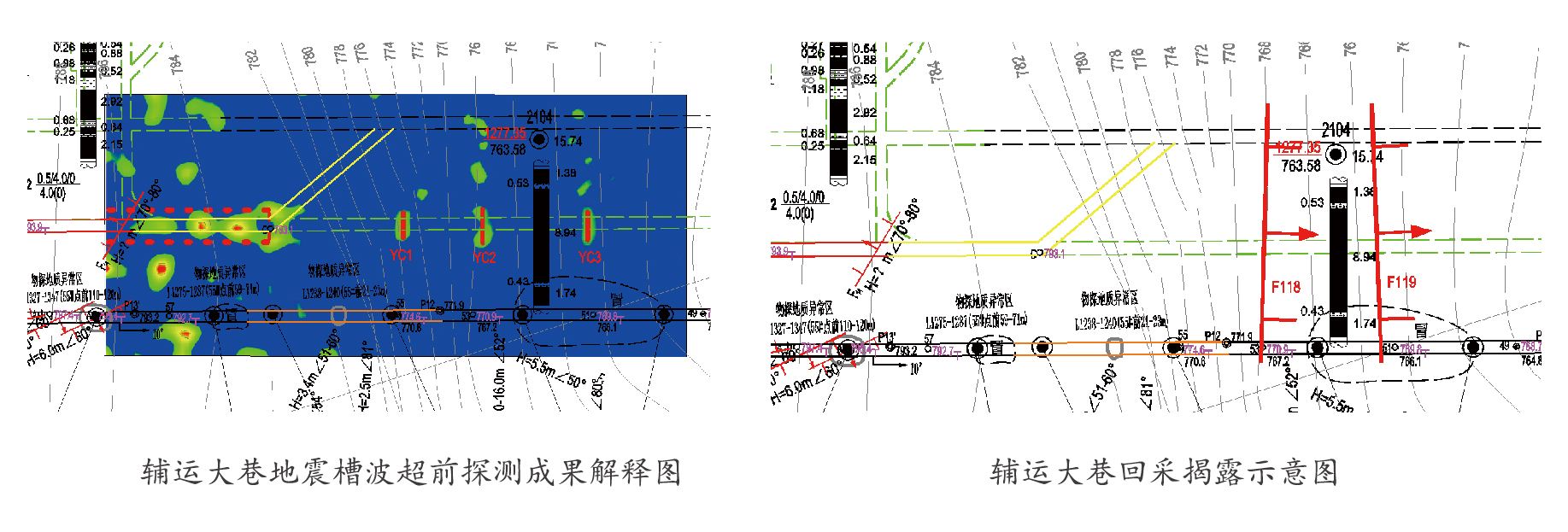

采用地震槽波超前探测方法查明某矿辅运大巷掘进时的隐伏断层发育情况,超前探测观测系统采用9炮,每炮28道接收的观测系统。地震槽波探测结果解释YC1、YC2和YC3异常,均解释为断层,且根据探测成果推断YC2和YC3异常走向与巷道走向基本垂直。


回采结果表明F118和F119断层为辅运大巷和回风巷两条巷道揭露的断层。断层位置及走向与地震槽波超前探测推断解释的YC2、YC3异常空间位置、走向基本一致。


(3)掘进迎头正前方夹矸区探测

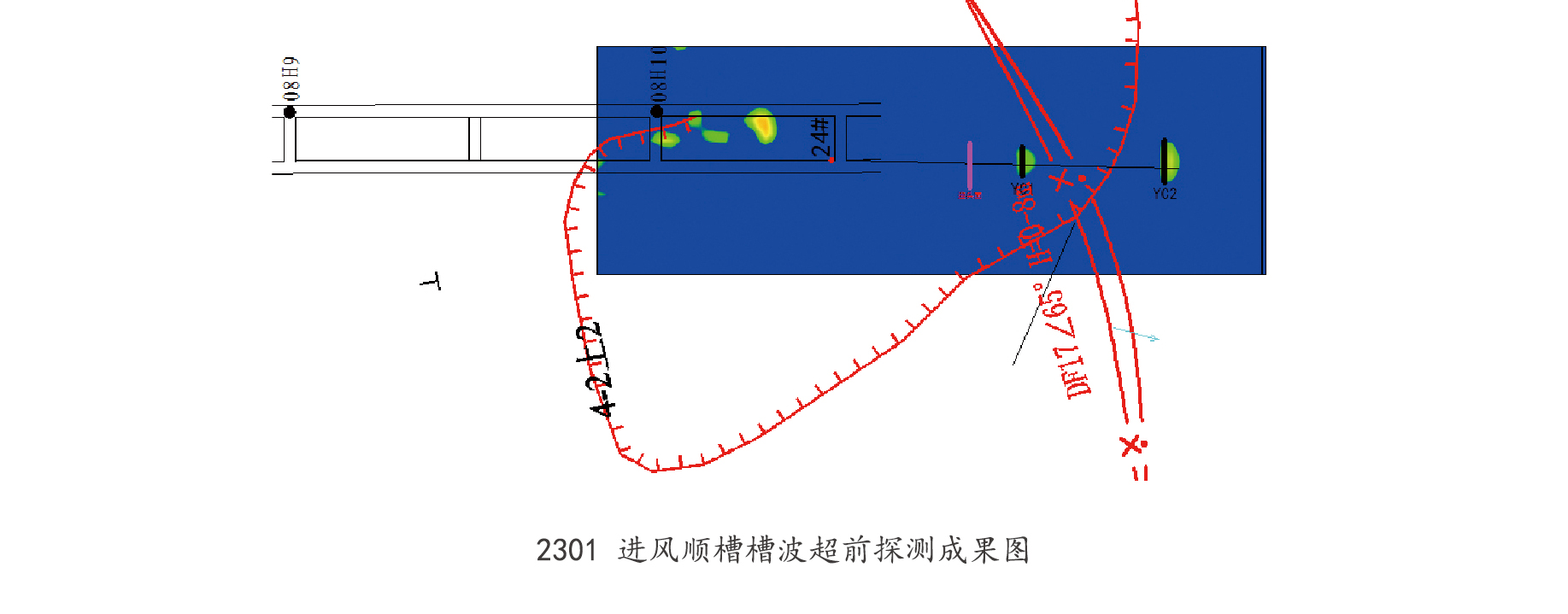

某矿为保证2301进风顺槽安全掘进,委托我公司对掘进顺槽迎头进行槽波超前探测。



(4)掘进迎头正前方陷落柱探测

采用地震槽波超前探测方法查明某矿15110工作面回风顺槽掘进时的隐伏地质构造发育情况。前后共进行2次超前探测,每次超前探测采用9炮,每炮24道接收的观测系统。

前后共进行2次地震槽波超前探测工作,共解释两个异常YC1和YC2,均推断为断层(大于1/2煤厚)或陷落柱。

巷道掘进共揭露X2和X3两个陷落柱,槽波超前探测解释异常YC1与揭露陷落柱X2位置基本一致,YC2与揭露陷落柱X3位置基本一致。


根据成果图解释出两处异常:

YC1为小断层,位于前方23米左右;

YC2推断为煤层夹矸区,位于前方80米左右。

通过槽波超前探测成果解释图与三维地震结果对比分析,YC1断层、YC2煤层夹矸区与三维地震探测成果误差较小,位置基本吻合。
