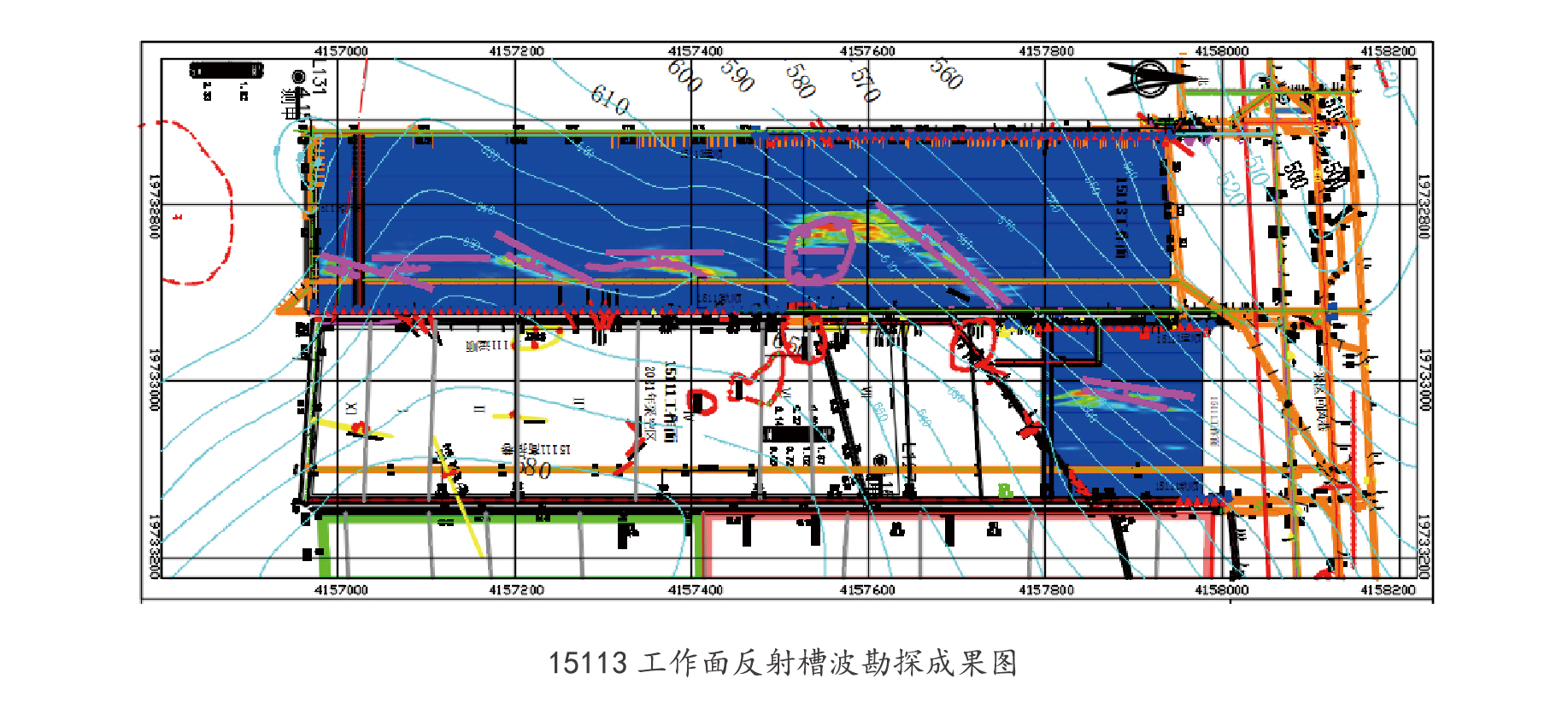

（1）地震槽波反射法探测工作面内陷落柱及断层

某矿15113工作面主采15#煤层，煤层厚度平均4.90米，煤层平均倾角7°，呈黑色，块状及粉末状，以暗色为主，节理、层理发育，含0-4层夹矸。

验证揭露结果：

主要构造为断层和陷落柱，探测结果与实际揭露结果基本吻合。

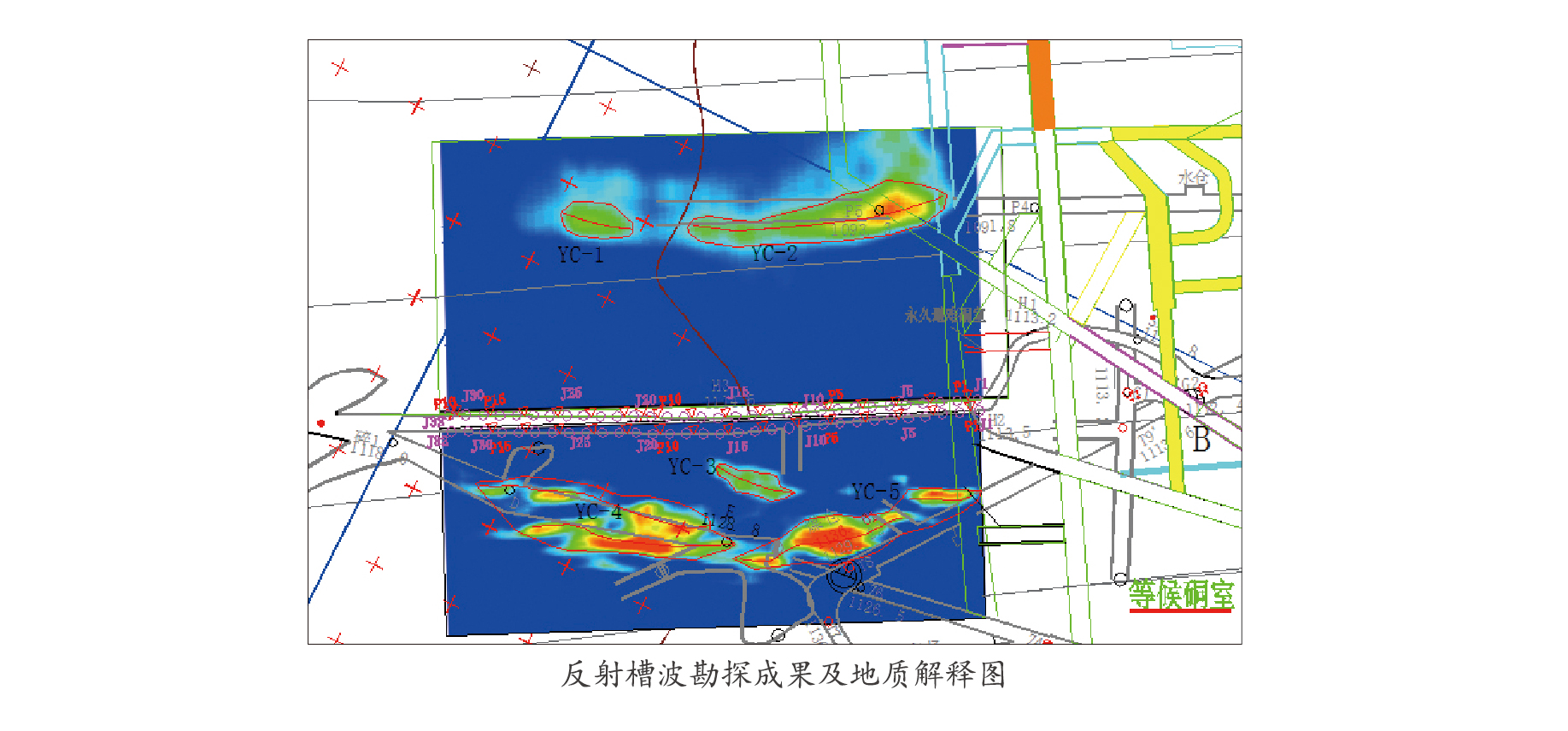

（2）地震槽波反射法探测采空区边界

某矿委托我公司采用反射地震槽波进行采空区探测，需查明轨道大巷支巷50-60米范围内的采空区边界位置及小煤窑老巷分布情况。地震槽波反射法解释异常区5处，结合地质资料和现场调查分析，YC-1、YC-3异常区推断为老窑采空区影响所致；YC-2、YC-4异常区推断为老窑巷道或采空区影响所致；YC-5异常区推断为老窑巷道影响所致。

验证揭露结果：

① 根据钻探资料，YC-1、YC-2、YC-4和YC-5异常区与验证结果一致。

② 据地质资料，YC-3异常区域为假异常，由紧邻的老窑巷道反射槽波所导致。

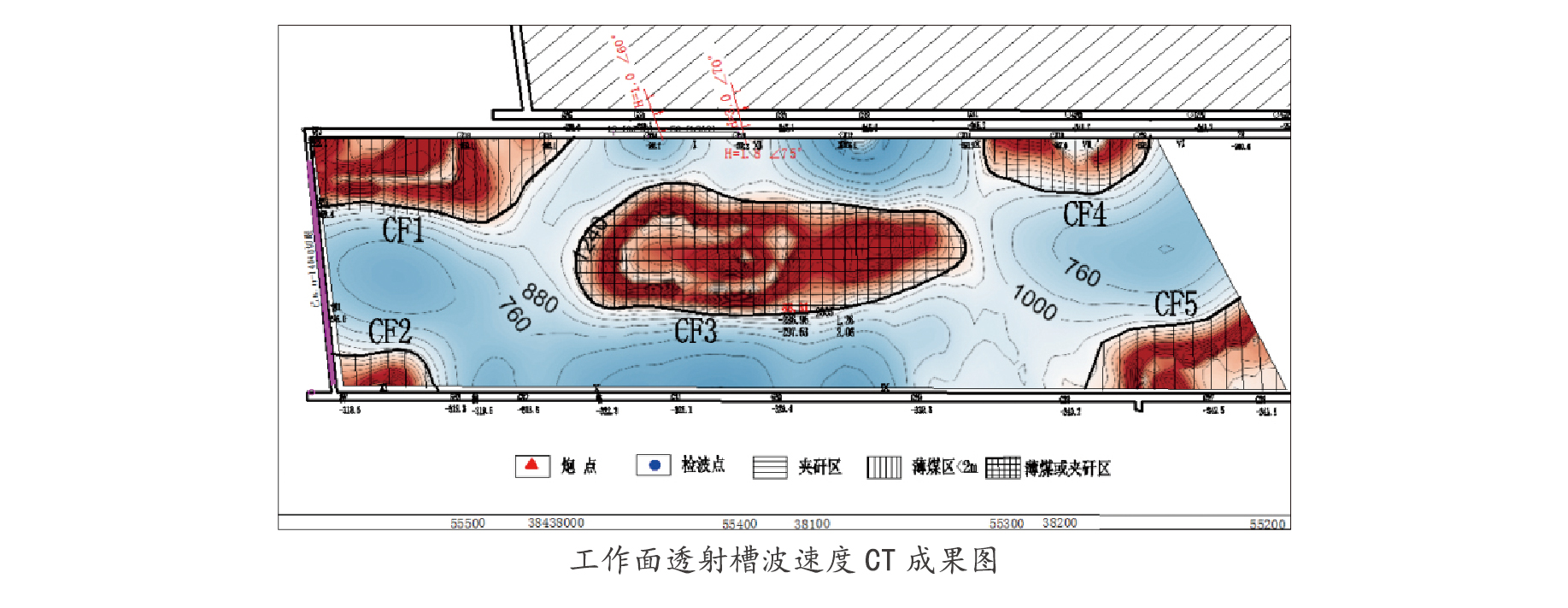

（3）地震槽波透射法探测工作面内煤层变薄区

某矿委托我公司采用地震槽波透射法探测，査明14040工作面内构造发育情况。

根据槽波速度成像结果，结合已有地质资料分析，共解释5处异常区，编号为CF1～CF5。

其中，CF1、CF2、CF4和CF5异常解释为煤层变薄区。CF3异常解释为煤层变薄区和夹砰分布区综合所致。

工作面回采验证：

CF1、CF2、CF4、CF5异常区与工作面回采验证情况相吻合。

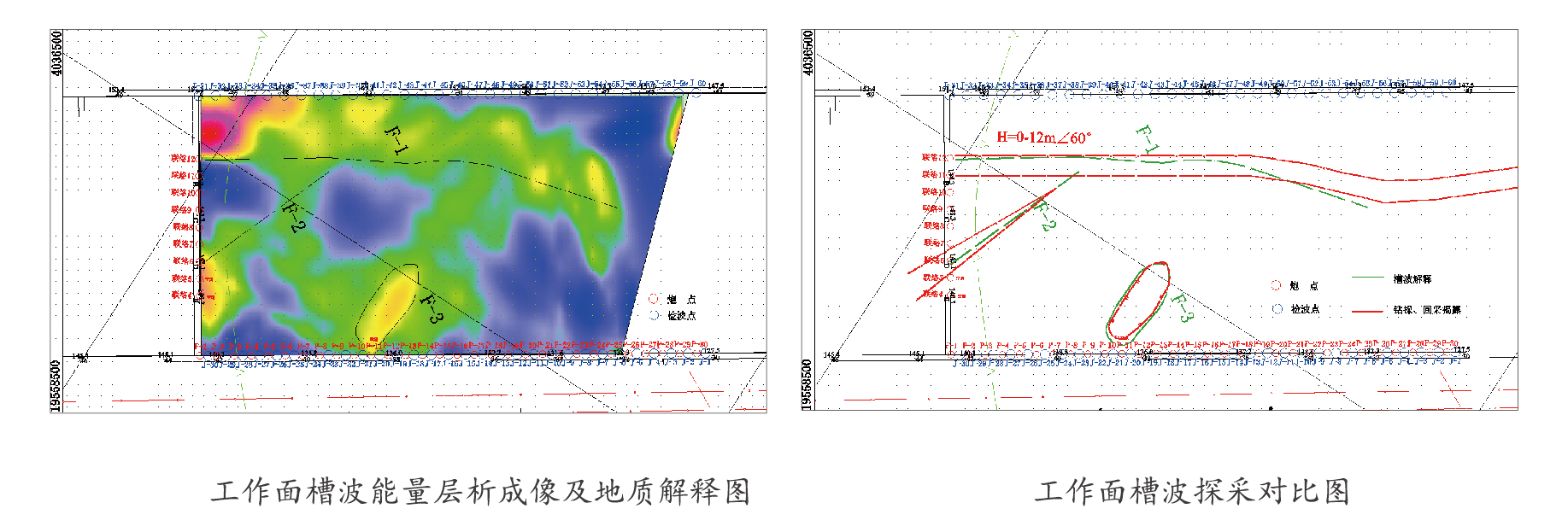

（4）地震槽波透射法探测工作面内断层与陷落柱

某矿2-118工作面内地质构造复杂，断层发育且夹砰严重。矿方委托我公司进行地震槽波透射法探测，以查明该区内隐蔽构造位置、走向、延伸范围等。

验证揭露结果：

① 槽波透射能量成像F-1异常带位置实际揭露一个大型挠曲构造，位置基本吻合。

② 槽波透射能量成像F-2异常带位置实际揭露一条断层，断层延展方向与解释断层走向一致。

③ 槽波透射能量成像F-3异常带位置实际揭露陷落柱，范围与槽波解释范围基本吻合。

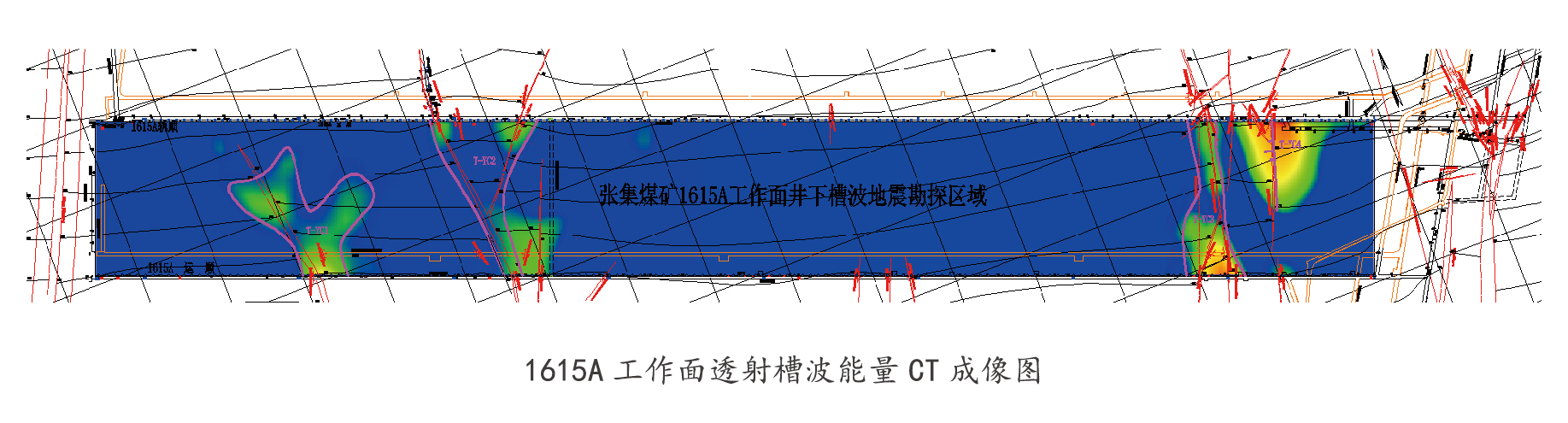

某矿1615A工作面设计长1686米，面宽203米，该面煤层厚度平均7.0米，采用透射槽波探测，巷道揭露及工作面回采结果大致与探测结果一致。

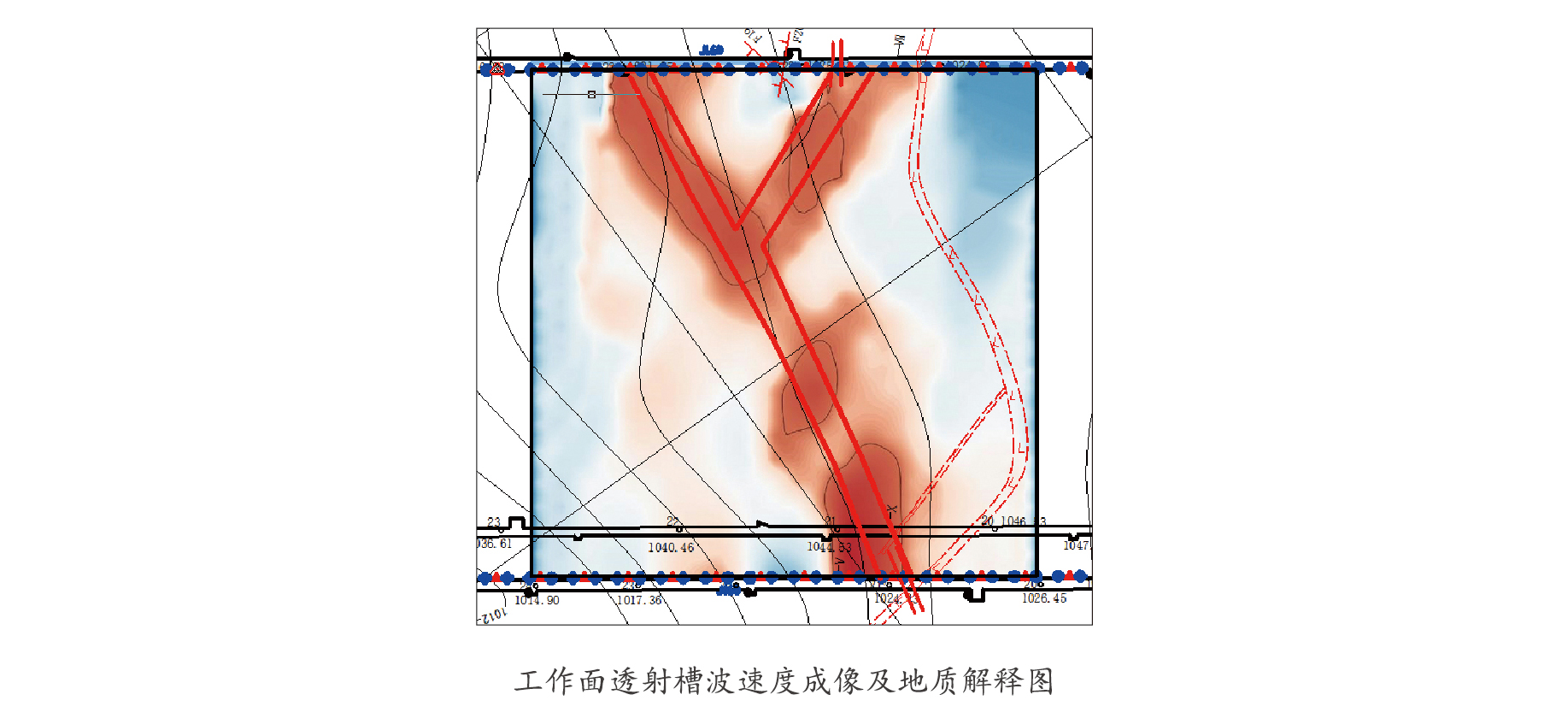

5）地震槽波透射法探测工作面内火成岩侵入体

某矿为了査明工作面内隐伏的地质构造及地质异常体，委托我公司进行地震槽波透射法探测。选择可能发育有隐蔽火成岩侵入区域做了速度成像。

根据透射槽波速度CT成像显示，结合实际地质资料综合分析，推断该异常为火成岩侵入所致。

验证揭露结果：

根据上、下巷道揭露和后期钻探验证，其火成岩侵入范围与探测结果基本一致。

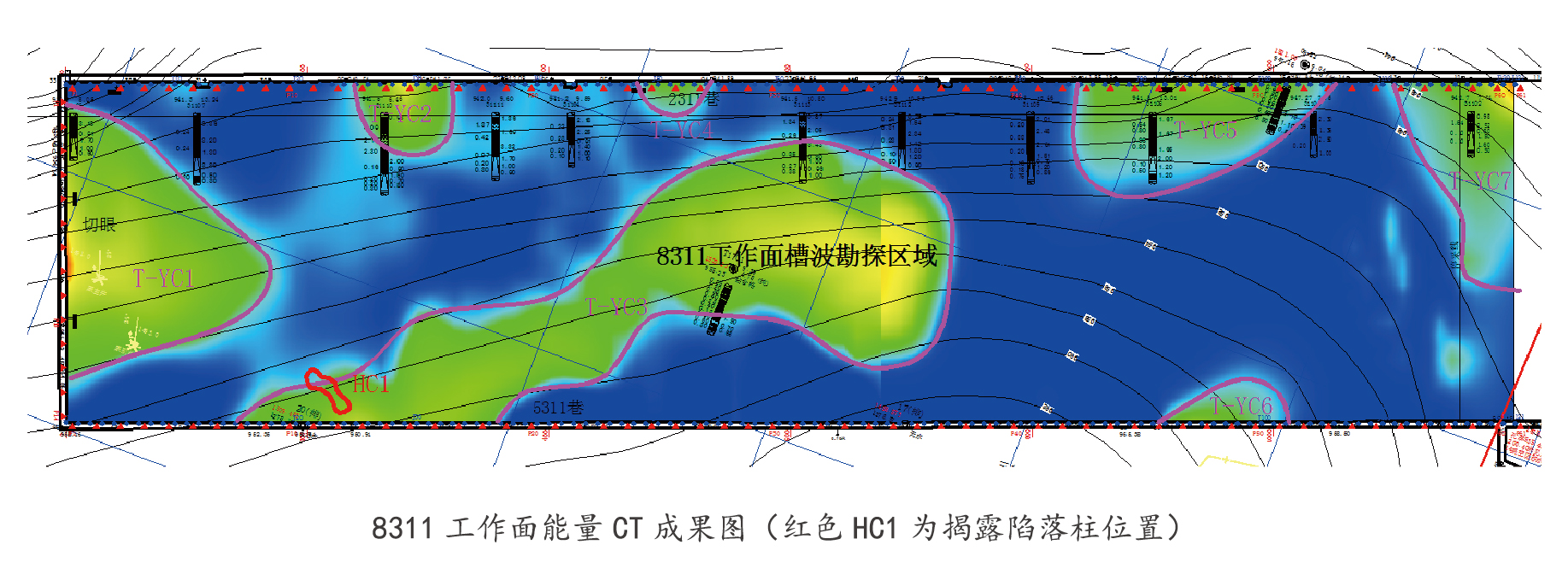

（6）槽波地震透射法+反射法联合探测工作面内构造发育情况

某矿8311工作面5311巷走向长度1244.2米，2311巷走向长度1369.7m米，切巷282.7米。煤层平均煤厚9.76米，采用槽波透射+反射联合探测。探测结果与实际揭露结果基本吻合。
